变换组件（NTransformComponent）

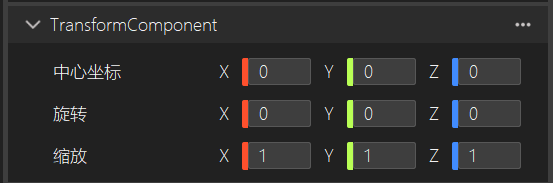

属性面板介绍

• 中心坐标：调节对象中心的坐标位置。
• 旋转：控制对象在X、Y和Z轴上的旋转。
• 缩放：控制对象在X、Y和Z轴上的缩放。

在场景编辑窗口中进行编辑

NTransformComponent

在引擎中，NTransformComponent是一个非常核心的组件，每个Actor都会有一个Transform组件，它负责控制和存储游戏对象的位置、旋转和缩放。可以认为，Transform 组件是所有游戏对象（如角色、物体、相机等）的“空间位置标识”。理解和操作 Transform 是进行游戏开发和物体行为控制的基础。

接口名称	返回值	接口含义
GetWorldTransformMatrix	Matrix4	获取世界坐标系变换矩阵
GetLocalTransformMatrix	Matrix4	获取相对坐标系变换矩阵
GetWorldPosition	Vector3	获取世界坐标系中的位置
GetWorldRotation	Quaternion	获取世界坐标系中的旋转
SetWorldRotation	void	设置世界坐标系中的旋转
GetWorldEulerAngle	Vector3	获取世界坐标系中旋转值的欧拉角
SetWorldEulerAngle	void	设置世界坐标系中欧拉角旋转值
GetWorldScale	Vector3	获取世界坐标系中缩放值
SetWorldScale	void	设置世界坐标系中缩放值
GetLocalPosition	Vector3	获取相对位置
SetLocalPosition	void	设置相对位置
GetLocalRotation	Quaternion	获取相对旋转值
SetLocalRotation	void	设置相对旋转值
GetLocalEulerAngle	Vector3	获取相对旋转角度
SetLocalEulerAngle	void	设置相对旋转角度
GetLocalScale	Vector3	获取相对缩放值
SetLocalScale	void	设置相对缩放值
LookAt	void	朝向某一点
SetDirection	void	设置世界坐标系中的朝向
SetLocalDirection	void	设置相对朝向
GetDirection	Vector3	获取世界坐标系中的朝向
GetLocalDirection	Vector3	获取相对朝向
TransformPoint	Vector3	将相对坐标转换为世界坐标
InverseTransformPoint	Vector3	将世界坐标转换为相对坐标
AddTransformListener	void	添加transform变化的监听
RemoveTransformListener	void	移除transform变化的监听

获取变换矩阵

const Matrix4& GetWorldTransformMatrix()const;
const Matrix4& GetLocalTransformMatrix()const;
返回值：矩阵
描述：获取世界坐标系和相对坐标系下的变换矩阵。
代码示例：

void NTransformTest::Start()
{
    auto actor = GetNActor();
    auto transform = actor->GetTransformComponent();
    auto worldmatrix = transform->GetWorldTransformMatrix();
    auto localmatrix = transform->GetLocalTransformMatrix();
}

设置和获取世界坐标系中的旋转、位移、缩放

const Vector3& GetWorldPosition() const;
void SetWorldPosition(const Vector3& pos);
const Quaternion& GetWorldRotation() const;
void SetWorldRotation(const Quaternion& rot);
Vector3 GetWorldEulerAngle() const;
void SetWorldEulerAngle(Vector3 eulerAngle);
const Vector3& GetWorldScale() const;
void SetWorldScale(const Vector3& scale);

参数	说明
pos	设置世界坐标系中的位置
rot	设置世界坐标系中的四元素
eulerAngle	设置世界坐标系中的欧拉角
scale	设置世界坐标系中的缩放值

描述：通过上述接口，可以修改控件在世界空间的旋转，位置和缩放值。 代码示例：

void NTransformTest::Start()
{
    auto actor=GetNActor();
    auto transform=actor->GetTransformComponent();
    transform->SetWorldPosition(Vector3::Zero);
    transform->SetWorldScale(Vector3::One);
    transform->SetWorldRotation(Quaternion::Identity);
    transform->SetWorldEulerAngle({30,0,0});
}

设置和获取相对坐标系中的旋转、位移、缩放

const Vector3& GetLocalPosition() const;
void SetLocalPosition(const Vector3& pos);
const Quaternion& GetLocalRotation() const;
void SetLocalRotation(const Quaternion& rot);
Vector3 GetLocalEulerAngle() const;
void SetLocalEulerAngle(Vector3 eulerAngle);
const Vector3& GetLocalScale() const;
void SetLocalScale(const Vector3& scale);

参数	说明
pos	设置相对坐标系中的位置
rot	设置相对坐标系中的四元素
eulerAngle	设置相对坐标系中的欧拉角
scale	设置相对坐标系中的缩放值

描述：通过上述接口，可以修改控件在相对坐标系中的旋转，位置和缩放值。这个相对坐标系是相对其父节点控件的。 代码示例：

void NTransformTest::Start()
{
    auto actor=GetNActor();
    auto transform=actor->GetTransformComponent();
    transform->SetLocalPosition(Vector3::Zero);
    transform->SetLocalScale(Vector3::One);
    transform->SetLocalRotation(Quaternion::Identity);
    transform->SetLocalEulerAngle({30,0,0});
}

设置和获取控件的朝向

void LookAt(const Vector3& target, ECoordSystem space = ECoordSystem::World);
void SetDirection(const Vector3& dir);
void SetLocalDirection(const Vector3& dir);
Vector3 GetDirection() const;
Vector3 GetLocalDirection() const;

参数	说明
target	设置朝向的目标位置
space	设置朝向计算所在的坐标系空间
dir	设置控件的方向向量

描述：通过LookAt接口可以将控件朝向目标点，而且可以指定控件的方向向量。 代码示例：

void NTransformTest::Start()
{
    auto actor=GetNActor();
    auto transform=actor->GetTransformComponent();
    transform->LookAt({0,1,10}, ECoordSystem::World);
    transform->GetDirection();
    transform->SetDirection({0,0,1});
}

坐标系转换

Vector3 TransformPoint(Vector3 point);
Vector3 TransformPoint(NFloat x, NFloat y, NFloat z);
Vector3 InverseTransformPoint(Vector3 point);
Vector3 InverseTransformPoint(NFloat x, NFloat y, NFloat z);

参数	说明
point	进行坐标系转换的3d空间的点
x,y,z	进行坐标系转换的点的x,y,z

描述：通过transformPoint接口可以将相对坐标系的点变换到世界坐标系中，通故InverserTransformPoint接口可以将世界坐标系中的点变换到相对坐标系中。 代码示例：

void NTransformTest::Start()
{
    auto actor=GetNActor();
    auto transform=actor->GetTransformComponent();
    transform->TransformPoint({1,2,3});
    transform->InverseTransformPoint({1,2,3});
}

添加和移除transform变化监听

void AddTransformListener(ITransformListener* listener); void RemoveTransformListener(ITransformListener* listener);

参数	说明
listener	Transform变化的监听回调

描述：如果想要在控件的transform发生变化时做一些逻辑处理，可是通过上述接口添加变化的监听回调。同时为了避免内存泄漏需要主动移除监听。

代码示例：

//先是继承ITransformListener类，然后重写OnTransformChanged回调函数
class NImageViewTest_API NImageViewTest : public NComponent,public ITransformListener
{
	DECLARE_CLASS(NImageViewTest, NComponent)
	DECLARE_RTTI
	ENABLE_REFLECTION
	public:
	NImageViewTest() = default;
	virtual ~NImageViewTest() = default;
	virtual void Start() override;
	virtual void Update() override;
	virtual void OnDestroy() override;
	virtual void PostEditChangeProperty(std::string& propertyName) override;
	virtual void Serialize(Archive& ar) override;
	virtual void LateDeserialize(Archive& ar) override;
	virtual void OnTransformChanged()override;
};

DECLARE_PTR(NImageViewTest)
ENGINE_NAMESPACE_END

//然后调用添加和移除变化监听
void NImageViewTest::Start()
{
    auto actor=GetNActor();
    auto transform=actor->GetTransformComponent();
    transform->AddTransformListener(this);
}

void NImageViewTest::OnTransformChanged()
{
    //transform变化的回调函数
}

void NImageViewTest::OnDestroy()
{
    auto actor = GetNActor();
    auto transform = actor->GetTransformComponent();
    transform->RemoveTransformListener(this);
}
