UI变换组件(NRectTransformComponent)

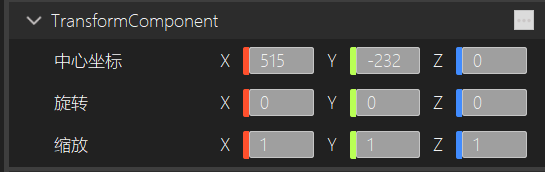

属性面板介绍

• 中心坐标：调节UI对象中心的坐标位置。
• 旋转：控制UI对象变换在X、Y和Z轴上的旋转。
• 缩放：控制UI对象在X、Y和Z轴上的缩放。

在场景编辑窗口中进行编辑

NRectTransformComponent

NRectTransformComponent是一个特殊的组件，通常用于UI元素的位置、大小和旋转控制。它是 NTransformComponent 的一个扩展，NRectTransformComponent是继承NTransformComponent组件的，主要用于 Canvas 系统 和 UI 元素的布局管理。NRectTransformComponent是 UI 组件中的核心，它处理了 UI 元素在屏幕空间中的定位、缩放以及旋转等属性。

SetAnchorOffset	void	设置自身锚点相对父类锚点的偏移量
GetAnchorOffset	Vector3	获取位置的偏移量
SetHorizontalAlignOffset	void	设置拉伸模式,左右的对齐间距
SetVerticalAlignOffset	void	设置拉伸模式,上下的对齐间距
SetAlignOffset	void	设置拉伸模式,左右上下的对齐间距
GetAlignOffset	Vector4	获取拉伸模式,对齐间距
SetMinAnchors	void	设置最小锚点的值
GetMinAnchors	Vector2	获取最小锚点的值
SetMaxAnchors	void	设置最大锚点的值
GetMaxAnchors	Vector2	获取最大锚点的值
SetPivot	void	设置自身锚点的值
GetPivot	Vector2	获取自身锚点的值
SetSize	void	设置控件的大小
GetSize	Vector2	获取控件的大小
SetAlignFlag	void	设置对齐模式
GetAlignFlag	EAlignFlag	获取对齐模式

设置和获取自身锚点相对父锚点的偏移量

void SetAnchorOffset(Vector3 value);
Vector3 GetAnchorOffset();

参数	说明
value	自身锚点相对锚点的偏移量

描述：通过以上接口可以设置UI控件相对父控件的相对位置。

代码示例：

void NImageViewTest::Start()
{
    auto actor=GetNActor();
    auto recttransform = actor->GetComponent<NRectTransformComponent>();
    recttransform->SetAnchorOffset({1,1,0});
    auto anchorOffset=recttransform->GetAnchorOffset();
}

在拉伸模式下，设置和获取对齐间接

void SetHorizontalAlignOffset(NFloat left, NFloat right);
void SetVerticalAlignOffset(NFloat top , NFloat bottom);
void SetAlignOffset(NFloat left, NFloat right, NFloat top , NFloat bottom);
Vector4 GetAlignOffset();

参数：

参数	说明
left	拉伸模式下，距离父控件左边间接
right	拉伸模式下，距离父控件右边间接
top	拉伸模式下，距离父控件上边间接
bottom	拉伸模式下，距离父控件下边间接

描述：在拉伸模式下，设置UI与父控件上下左右对齐的间接。

代码示例：

void NImageViewTest::Start()
{
    auto actor=GetNActor();
    auto recttransform = actor->GetComponent<NRectTransformComponent>();
    recttransform->SetAlignFlag(EAlignFlag::ALIGN_VERTICAL_HORIZONTAL_STRETCH);
    recttransform->SetAlignOffset(2,2,2,2);
    auto alignOffset=recttransform->GetAlignOffset();
}

设置和获取锚点

void SetMinAnchors(Vector2 value);
Vector2 GetMinAnchors();
void SetMaxAnchors(Vector2 value);
Vector2 GetMaxAnchors();
void SetPivot(Vector2 value);
Vector2 GetPivot();

参数：

参数	说明
value	设置最小锚点，最大锚点和自身锚点的值

描述：通过上述接口可以设置锚点的最大值和最小值，从而改变UI的布局方式，自身锚点表示UI自身的中心点，位置的偏移量和对齐间接都是通过自身锚点与锚点最大值，最小值进行计算得到的。

代码示例：

void NImageViewTest::Start()
{
    auto actor=GetNActor();
    auto recttransform = actor->GetComponent<NRectTransformComponent>();
    recttransform->SetMinAnchors({0,1});
    recttransform->SetMinAnchors({0,1});
    recttransform->SetPivot({0.5,0.5});
}

设置和获取UI的对齐模式

void SetAlignFlag(EAlignFlag flag);
EAlignFlag GetAlignFlag();

参数：

参数	说明
flag	设置UI的对齐模式

UI对齐枚举：EAlignFlag
ALIGN_NONE = 0,
ALIGN_LEFT_TOP,左上对齐
ALIGN_LEFT_CENTER,左中对齐
ALIGN_LEFT_BOTTOM,左下对齐
ALIGN_CENTER_TOP,中上对齐
ALIGN_CENTER_CENTER,中心点对齐
ALIGN_CENTER_BOTTOM,中下对齐
ALIGN_RIGHT_TOP,右上对齐
ALIGN_RIGHT_CENTER,右中对齐
ALIGN_RIGHT_BOTTOM,右下对齐
ALIGN_HORIZONTAL_STRETCH_TOP,横向上部拉伸两边对齐
ALIGN_HORIZONTAL_STRETCH_CENTER,横向中心拉伸两边对齐
ALIGN_HORIZONTAL_STRETCH_BOTTOM,横向下部拉伸两边对齐
ALIGN_VERTICAL_STRETCH_LEFT,竖向左边上下拉伸对齐
ALIGN_VERTICAL_STRETCH_CENTER,竖向中心上下拉伸对齐
ALIGN_VERTICAL_STRETCH_RIGHT,竖向右边上下拉伸对齐
ALIGN_VERTICAL_HORIZONTAL_STRETCH,横向竖向拉伸对齐

描述：设置UI布局的对齐方式

代码示例：

void NImageViewTest::Start()
{
    auto actor=GetNActor();
    auto recttransform = actor->GetComponent<NRectTransformComponent>();
    recttransform->SetAlignFlag(EAlignFlag::ALIGN_HORIZONTAL_STRETCH_BOTTOM);
    recttransform->SetHorizontalAlignOffset(2,2);
}
